Современные автозвуковые системы требуют не только качественных компонентов, но и правильной их установки. Особенно важен правильный способ подключения сабвуфера-одного из ключевых элементов любой мощной акустической системы.

Что такое сабвуфер и зачем его подключать?

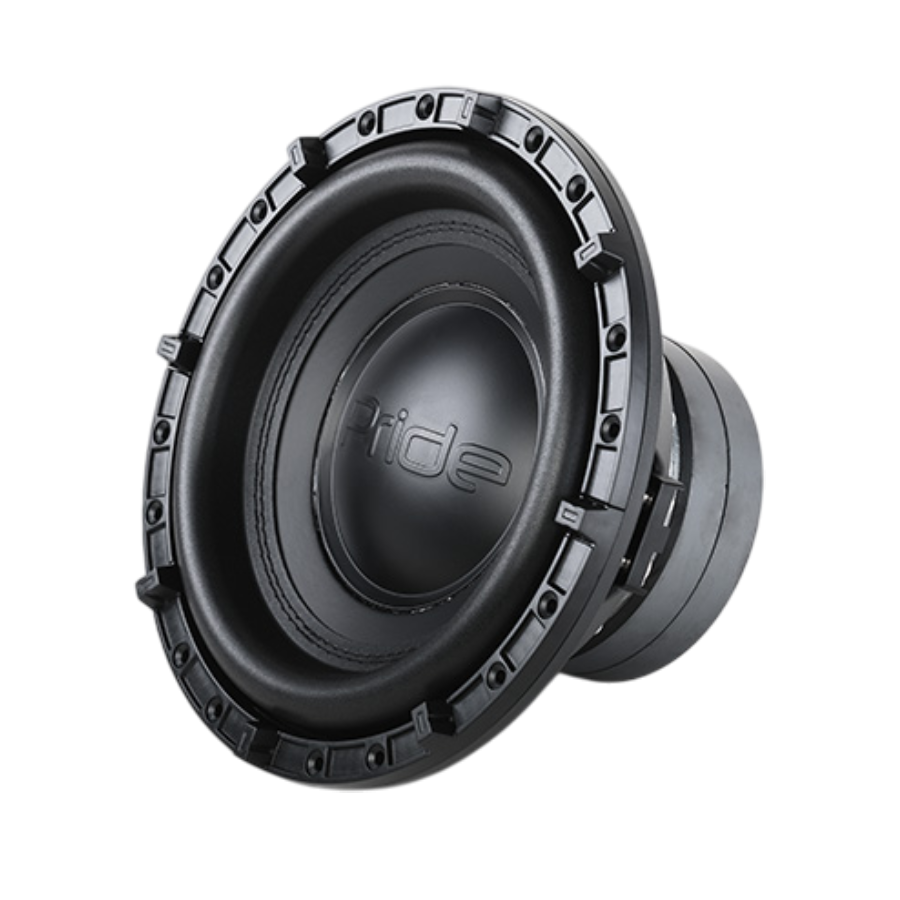

Сабвуфер-это специальный динамик, предназначенный для воспроизведения низких частот. Он добавляет глубину и мощность звуку, делая музыку насыщенной и объемной. Правильное подключение сабвуфера-залог качественного звука без искажений и потерь.

Перед тем как что-то подключать, определите два ключевых момента:

1.Тип сабвуфера: активный или пассивный?

• Активный. Это «ящик» с уже встроенным усилителем. На задней панели у него есть разъемы RCA («тюльпаны»), клеммы для питания и часто-входы для проводов от колонок. Если у вас такой, часть работы уже сделана производителем.
• Пассивный. Это просто динамик в корпусе. Для него обязательно нужен внешний усилитель. Если у вас такой, значит в связке должны быть и усилитель, и магнитола с линейными выходами.

2.Что у вас за магнитола?

• Есть ли сзади линейные выходы (RCA, обычно помечены как SUB или SW)? Это идеальный вариант.
• Если выходов нет-не беда. Но тогда придется работать с высокоуровневыми сигналами с проводов штатных колонок.

Как подключить активный сабвуфер к штатной магнитоле (пошагово)

Шаг А: Подаем питание-основа безопасности!

Это критически важный этап. Неправильное питание = пожар или убитая аппаратура.

• Плюсовой провод (+12V). Берем толстый медный провод (сечение не менее 4-8 GA), протягиваем его от плюсовой клеммы аккумулятора через отверстие в моторном щите в салон к багажнику.

ГЛАВНОЕ ПРАВИЛО: В 30 см от аккумулятора обязательно ставим предохранитель-держатель на 10-20% больше номинала предохранителя сабвуфера. Это защита от возгорания при коротком замыкании.

• Масса (Ground). Берем провод такой же толщины и крепим его к чистому, неокрашенному металлу кузова в багажнике. Место контакта зачищаем до блеска. Плохая «масса» — причина 50% проблем с гулом и нестабильной работой.
• Провод управления (REM). Тонкий синий провод. Подключаем его к синему проводу на разъеме магнитолы (обычно он подписан как ANT или REM). Он отвечает за включение/выключение саба вместе с магнитолой.

Шаг Б: Подаем звуковой сигнал

• Если у магнитолы есть выход Sub Out (RCA): Просто тянем от него экранированный межблочный кабель к разъему LINE IN на сабвуфере.
• Если выходов RCA НЕТ (штатная магнитола): Используем высокоуровневые входы (High Level Input или Speaker Input) на сабе. Находим провода задних колонок, аккуратно снимаем изоляцию и при помощи специальных клипс или пайки заводим сигнал на эти клеммы. Соблюдаем полярность!

Как подключить пассивный сабвуфер к усилителю: схема для мощного звука

1.Устанавливаем усилитель. Для него повторяем весь Шаг А (питание, масса, REM).

2.Соединяем магнитолу и усилитель. Тянем межблочный RCA-кабель от выходов на магнитоле ко входам на усилителе.

3.Соединяем усилитель и сабвуфер-ключевой момент! Смотрим на саб:

• Одна катушка (SVC): Просто соединяем клеммы саба с клеммами усилителя.
• Две катушки (DVC): Здесь варианты. Параллельное подключение (плюсы с плюсами, минусы с минусами) снижает сопротивление, увеличивая мощность. Последовательное-повышает. ВНИМАНИЕ: Выбор схемы зависит от того, какую минимальную нагрузку (в Омах) выдерживает ваш усилитель. Нарушите-усилитель сгорит.

Настройка-где рождается идеальный звук

После подключения в салоне должна быть тишина. Гул, треск, хрип-это ошибки на предыдущих этапах. Если тишина, приступаем к тонкой настройке:

На усилителе или активном сабе:

• Фильтр низких частот (LPF): выставляем на 60-80 Гц. Это отсечет все лишнее, оставив только чистый бас.
• Усиление (Gain/Level): НЕ ВЫКРУЧИВАЙТЕ НА МАКСИМУМ! Это регулятор соответствия, а не громкости. Настройте его так, чтобы бас был плотным, но не искаженным.
• Фаза (Phase): переключайте 0/180, слушая знакомый трек. Положение, где бас стал глубже и четче-ваше.

Как подключить сабвуфер к магнитоле-это знание, помноженное на опыт. Одна ошибка в подключении питания и вы рискуете машиной. Одна ошибка в настройке усилителя и вы сожжете дорогую аппаратуру, даже не узнав, на что она была способна.
